Условие задачи
Стальная рама (модуль упругости E=2·105 МПа) нагружена сосредоточенными силами P, парой сил M и равномерно распределенными силами интенсивностью q. Схемы нагружения рамы представлены на рис.
Требуется:
1. Определить внутренние силовые факторы (продольные силы N, поперечные силы Qy и изгибающие моменты Мz ) в поперечных сечениях рамы, построить их эпюры.
2. Из условия прочности по нормальным напряжениям подобрать двутавровое сечение, приняв значение допускаемых напряжений [σ] = 160 МПа.

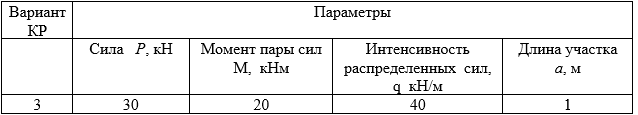

3. Определить горизонтальное, вертикальное и полное перемещение заданного сечения рамы. Определить направление полного перемещения заданного сечения. Исходные данные, определяющие силу Р, момент пары сил М, интенсивность распределенной нагрузки q, длину a, представлены в таблице 2.
ИСХОДНЫЕ ДАННЫЕ
к расчетно-проектировочному заданию «Расчет плоской рамы»
Ответ

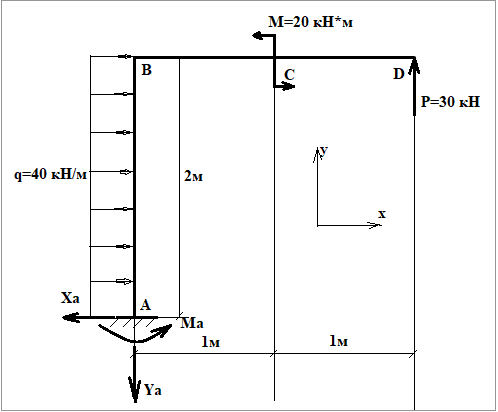

1. Составим расчетную схему.
2. Определим реакции заделки.
Составим уравнение моментов относительно точки
