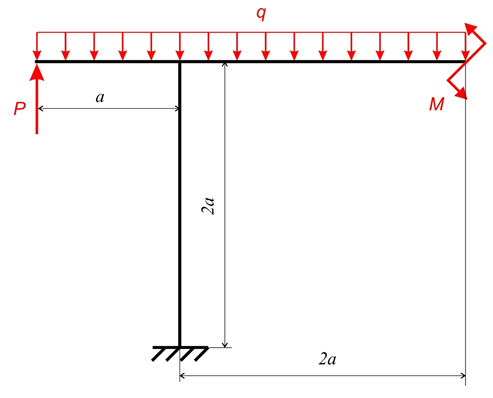

Стальная рама нагружена сосредоточенными силами P, парой сил M и равномерно распределенными силами интенсивностью q. Схема нагружения рамы представлена на рис. 1 Из условия прочности по нормальным напряжениям подобрать двутавровое сечение.

Стальная рама нагружена сосредоточенными силами P, парой сил M и равномерно распределенными силами интенсивностью q. Схема нагружения рамы представлена на рис. 1

Требуется:

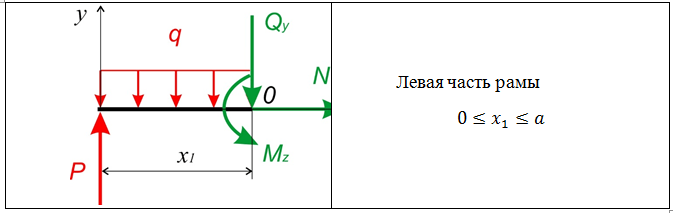

1. Определить внутренние силовые факторы (продольные силы N, поперечные силы Q_y и изгибающие моменты М_z) в поперечных сечениях рамы, построить их  эпюры.

2. Из условия прочности по нормальным напряжениям подобрать двутавровое сечение.

Определить горизонтальное, вертикальное и полное перемещение заданного сечения рамы. Определить направление полного перемещения заданного сечения.

Исходные данные: P=40 кН; q=20 кН/м; М=20 кН·м; а=1 м;

[σ]=160 МПа; E = 2·105 МПа.
