Стальной брус переменного сечения, защемленный обоими концами, находится под действием продольных сил. При этом брус нагревается на t градусов. Определить реакции в заделке

«Стальной брус переменного сечения, защемленный обоими концами, находится под действием продольных сил. При этом брус нагревается на t градусов. Определить реакции в заделке»
  • Сопротивление материалов

Условие:

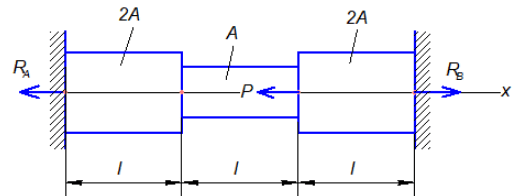

Стальной брус переменного сечения, защемленный обоими концами, находится под действием продольных сил. При этом брус нагревается на градусов. Определить реакции в заделке бруса, построить эпюры нормальных сил, напряжений и деформаций, а также проверить прочность бруса.

Дано:

Р = 25 кН;

l = 240 мм;

А = 150 мм2;

= – 40 град;

α = 1,25×10-5  град-1;

[σ] = 165 МПа;

Е = 2×105 МПа

Решение:

В статически неопределимых задачах опорные реакции и внутренние силовые факторы не могут быть определены только из уравнений равновесия. Для решения таких задач необходимо составлять дополнительные уравнения упругих деформаций материала.

В данном случае, обозначив через RА и RВ реакции в заделках бруса и учитывая, что все силы действуют по одной прямой, можно составить только одно уравнение равновесия:
