Стальной стержень находится под действием продольной силы F и собственного веса. Построить эпюру продольных усилий Nx, эпюру нормальных напряжений σх, эпюру перемещений Ux. Вычислить перемещение сечения.
«Стальной стержень находится под действием продольной силы F и собственного веса. Построить эпюру продольных усилий Nx, эпюру нормальных напряжений σх, эпюру перемещений Ux. Вычислить перемещение сечения.»
- Сопротивление материалов
Условие:
Стальной стержень (Е=2 · 105 МПа) находится под действием продольной силы F и собственного веса (γ = 77 кН/м3- удельный вес материала). Построить эпюру продольных усилий Nx, эпюру нормальных напряжений σх, эпюру перемещений Ux. Вычислить перемещение сечения δI-I.
Решение:
Дано: А = 60 см2 = 6010-4 м2, а = 1,0 м, в = 1,5 м, с = 2,5 м, F = 40 кН

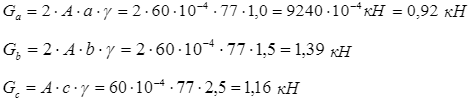

1. Условно разделим стальной стержень на 3 участка (рис.1), вычислим вес каждого участка:

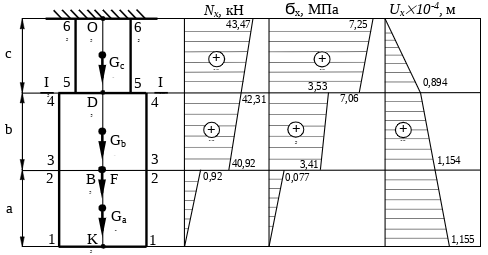

Рис. 1. Пример построения эпюр про...
