Стальной стержень находится под действием продольной силы Р и собственного веса. Найти перемещение сечения один-один. Построить эпюры продольных сил, напряжений, перемещений.
«Стальной стержень находится под действием продольной силы Р и собственного веса. Найти перемещение сечения один-один. Построить эпюры продольных сил, напряжений, перемещений.»
- Сопротивление материалов
Условие:

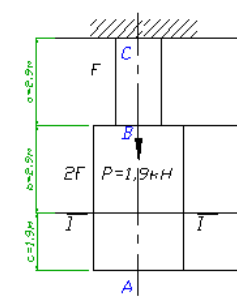

Стальной стержень (Е=2∙105 МПа) находится под действием продольной силы Р и собственного веса (γ = 7,8 Т/м3 =78 кН/м3).
Найти перемещение сечения 1-1.

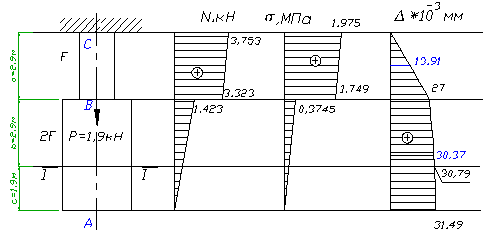

Построить эпюры продольных сил, напряжений, перемещений. F=19 см2
Решение:
1. Разбиваем стержень на участки. Это разделение проводится с учетом изменения нагрузки или площади поперечного сечения стержня при переходе от одного участка к другому. Получаем два участка.
Проводим сечение 1-1 в пределах первого участка и определяем для него продольную силу от собственного веса:
