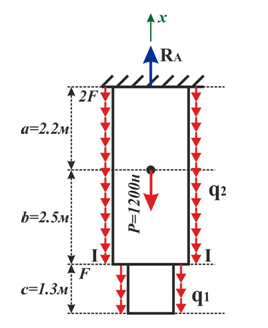

Стальной стержень находится под действием продольной силы и собственного веса. Требуется 1. Построить эпюру продольных сил . 2. Построить эпюру нормальных напряжений . 3. Построить эпюру линейных перемещений . 4. Найти перемещение сечения I-I.

Для стального бруса с ломаной геометрической осью требуется: 1. Построить эпюры внутренних усилий. 2. Подобрать размеры поперечных сечений в виде прямоугольника с отношением сторон ,

Определить геометрические сечения, составленного из простых геометрических фигур, относительно главных центральных осей (рисунок 7). Рисунок 7 – Исследуемое сечение.

Стальной ступенчатый брус нагружен сосредоточенными силами. Соотношение между площадями поперечных сечений приведены на рис. 1.
