Стальной стержень находится под действием внешних осевых сил. Построить эпюры продольных сил и нормальных напряжений. айти удлинение стержня.

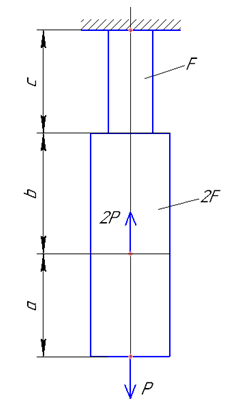

Стальной стержень находится под действием внешних осевых сил  Р и 2Р. Построить эпюры продольных сил и нормальных напряжений. Оценить прочность стержня, если предельное напряжение (предел текучести)  кН/см², а допускаемый коэффициент запаса  . Найти удлинение стержня

Исходные данные:

a = 2 м;

b = 1,6 м;

c = 1 м;

Р = 13 кH;

F = 2,4 см²;

Е = 2∙10⁴ кН/см²;
