Условие:
Стальной стержень находится под действием внешних осевых сил.
Требуется:
1. Построить эпюры продольных сил N и нормальных напряжений σz.
2. Оценить прочность стержня.
3. Найти удлинение стержня Δl.
Исходные данные:

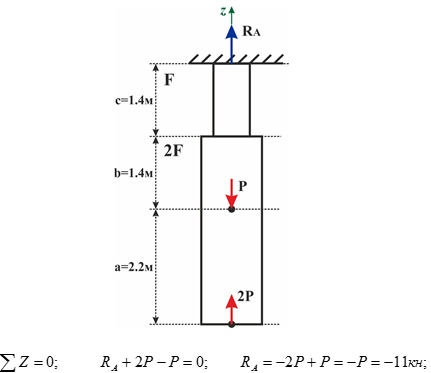

Схема 1
Решение:
Дано:
1) Определим реакцию опоры из уравнения равновесия стержня.
2) Разобьем стержень на 3 участка и запишем уравнения для продольных сил N, нормальных напряжений z и продольных перемещений поперечных ...
