Стальной стержень переменного сечения находится под действием двух продольных сил , приложенных по оси стержня. Построить эпюры поперечных сил, напряжений и перемещений. Весом самого стержня пренебречь.

24 января 2025
Сопротивление материалов

Условие:

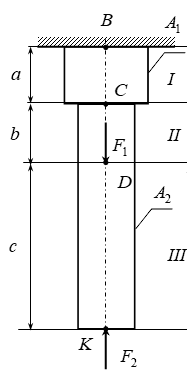

Стальной стержень переменного сечения находится под действием двух продольных сил , приложенных по оси стержня.

Построить эпюры поперечных сил, напряжений и перемещений. Весом самого стержня пренебречь.

Исходные данные: площади сечения длины участков ,

модуль упругости при растяжении для стали , силы .

Решение:

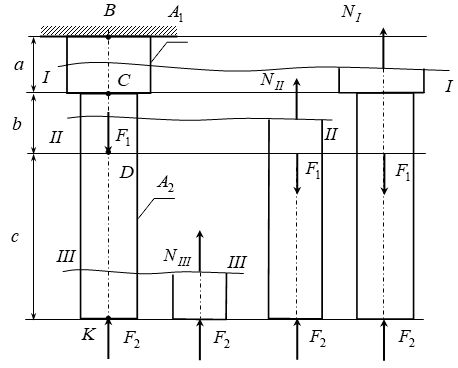

Делим брус на три участка, границами которых выступают места приложения сосредоточенных сил и мест, где меняются размеры поперечного сечения. Нумеруем границы участков буквами .
