Стальной стержень переменного сечения находится под действием двух продольных сил, приложенных по оси стержня. Построить эпюры поперечных сил, напряжений и перемещений. Весом самого стержня пренебречь.
- Сопротивление материалов
Условие:
Стальной стержень переменного сечения находится под действием двух продольных сил, приложенных по оси стержня. Построить эпюры поперечных сил, напряжений и перемещений. Весом самого стержня пренебречь. При расчете можно принимать: площадь сечения A = 10 см2, длина участков a = c = 1 м, b = 2 м, модуль упругости при растяжении для стали E = 2*102 МПа силы F1 и F2 направлены вниз, а F3 и F4 – вверх.
Решение:

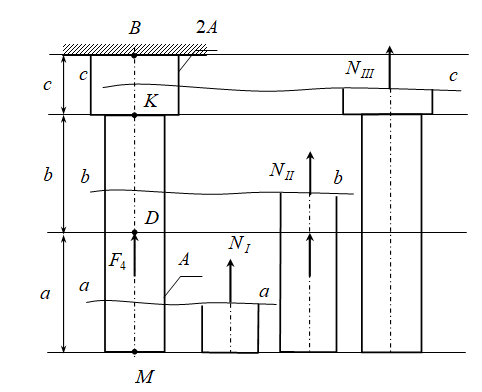

Делим брус на три участка, границами которых выступают места приложения сосредоточенных сил и мест, где меняются размеры поперечного сечения. Нумеруем границы участков буквами B, D, K, M.
Рассчитываем продольные силы, рассчитывая стержень по учаcткам
Участок №1
NI= -F4 = -100,0 кН
Участок №2
NII = -F4 = -100,0 кН
Участок №3
NIII = 0,0 кН
По полученным значениям строим эпюру продольных сил.
Рассчиты...
