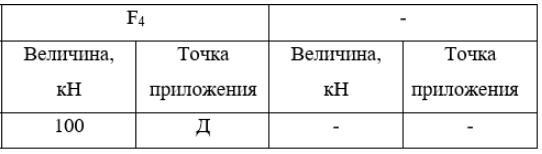

Стальной стержень переменного сечения находится под действием продольных сил, приложенных по оси стержня. Построить эпюры продольных сил, напряжений и перемещений. Весом стержня пренебречь.

Стальной образец круглого сечения диаметром 20 мм испытывается на кручение на машине, стальной вал которой имеет диаметр 40 мм. Образец и вал имеют общую геометрическую ось. Предел пропорциональности материала образца при растяжении равен 3200 кг/см2.

1) из условия прочности по нормальным напряжениям определить размеры поперечного сечения (рассмотреть три варианта поперечного сечения балки: двутавровое, из двух швеллеров и заданное сечение);

Для заданной схемы вала, находящегося в равновесии, из условий прочности и жесткости подобрать диаметр вала, если скручивающие моменты ... допускаемый угол скручивания [φ]=0,05 o , модуль сдвига G = 80 ГПа. м
