Стальной стержень ступенчато-переменного сечения находится под действием нагрузок Р1 и Р2. Площади поперечных сечений F1 и F2. Требуется: 1) построить эпюру продольных сил в долях Р;
«Стальной стержень ступенчато-переменного сечения находится под действием нагрузок Р1 и Р2. Площади поперечных сечений F1 и F2. Требуется: 1) построить эпюру продольных сил в долях Р;»
- Сопротивление материалов
Условие:

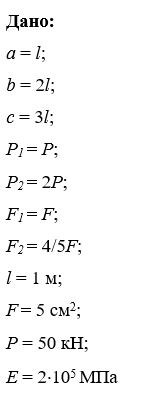

Стальной стержень ступенчато-переменного сечения находится под действием нагрузок Р1 и P2. Площади поперечных сечений F1 и F2. Требуется:
1) построить эпюру продольных сил в долях р;
2) построить эпюру нормальных напряжений в долях р/F;
3) построить эпюру относительных удлинений в долях р/(ЕF);
4) построить эпюру перемещений в долях рl/(ЕF);
5) в сечении I-I найти нормальное напряжение, относительное удлинение и перемещение в численном виде (в единицах СИ).
Принять Е = 200 ГПа, l = 1 м.
Решение:
1. Разбиваем брус на участки. Определяем продольную силу по участкам.
Строим эпюру продольных сил.
2. Определим нормальные напряжения на участках.
Строим эпюру нормальных напряжений.
3. Определим величину...
