Условие задачи

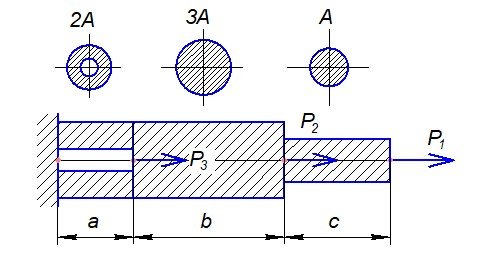

Стальной ступенчатый стержень находится под действием сосредоточенных сил. Для заданной схемы стержня требуется:
1. Определить продольные силы и построить эпюру.
2. Определить нормальные напряжения и построить эпюру.
3. Вычислить изменение длины участков стержня и полное удлинение.
Дано:
а = 62 см;
b = 56 см;
с = 74 см;
Р1 = –150 кH;
Р2 = –110 кH;
Р3 = –115 кH;
А = 10 см2;
E = 2·105 МПа
Ответ

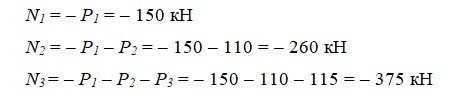

1. Для построения эпюры продольных сил используем метод сечений. Разбиваем стержень на участки. Границами участков являются сечения, в которых приложены сосредоточенные силы, и сечения, где изменяется площадь поперечного сечения. Определяем продольную силу по участкам.
Строим эпюру продольных...
