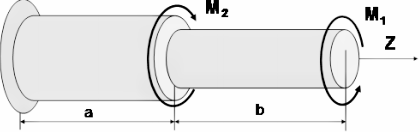

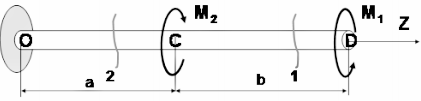

Стальной ступенчатый вал находится под действием закручивающих моментов. Требуется: построить эпюру крутящих моментов; определить диаметры поперечных сечений из условия прочности; построить эпюру нарастания углов закручивания вала.

Определить реакции стержней, удерживающих грузы и . Массой стержней пренебречь. Рассматриваем равновесие шарнира В. Освобождаем шарнир от связей и изображаем действующие на него активные силы и реакции связей.

Подобрать размеры b и h этих сечений при максимальном напряжении σmax=120 МПа. Сравнить площади сечений в процентах по отношению к наименьшей площади. Принять b/h=0,75.

На ведущий шкив 1 вала передается мощность N. Требуется: 1) определить крутящие моменты на шкивах вала; 2) используя метод сечений построить эпюру крутящего момента;
