Стальной вал трубчатого сечения находится под действием четырех скручивающих моментов, которым соответствуют передаваемые мощности. Требуется:

Стальной вал трубчатого сечения находится под действием 4-х скручивающих моментов, которым соответствуют передаваемые мощности. Требуется:

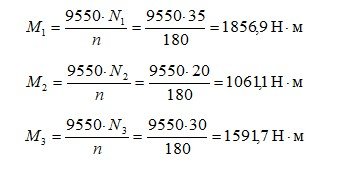

1. Определить внешние моменты, закручивающие вал.

2. Построить эпюру крутящего момента для вала.

3. Определить диаметр вала с помощью условия прочности и условия жесткости по заданным величинам допускаемого касательного напряжения и допускаемого погонного угла закручивания.

4. Построить эпюру углов закручивания по длине вала.

5. Исследовать напряженное состояние элемента, расположенного на поверхности вала в окрестности точек первого участка.

Дано:

a = 0,5 м;

b = 0,6 м;

c = 0,8 м;

n = 180 об/мин;

N₁ = 35 кВт;

N₂ = 20 кВт;

N₃ = 30 кВт;

G = 8×10⁴ МПа;

[τ] = 40 МПа;

[θ] = 0,25 град/м;
