Стальной вал, закручивается двумя моментами m1 и m2. Два участка вала имеют форму поперечного сечения в виде кругов диаметрами d1 и d2, а третий участок вала полый – имеет форму поперечного сечения в виде кольца с заданным отношением

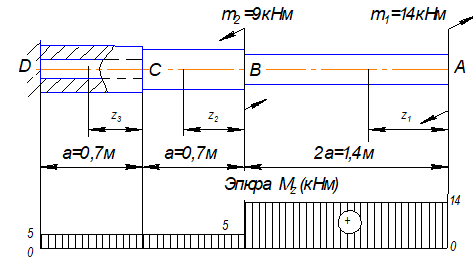

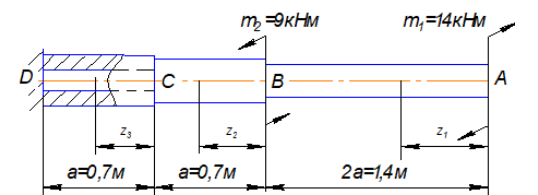

Стальной вал, закручивается двумя моментами m₁ и m₂. Два участка вала имеют форму поперечного сечения в виде кругов диаметрами d₁ и d₂, а третий участок вала полый – имеет форму поперечного сечения в виде кольца с заданным отношением внутреннего диаметра d к наружному D.

Требуется:

1) построить эпюру крутящих моментов М_к;

2) из условия прочности по допускаемым касательным напряжениям определить размеры поперечных сечений участков вала и округлить их до ближайшей большей величины в мм;

3) построить эпюру углов поворота.

Принять:

Таблица №1 Исходные данные
