Статически определимая рама загружена внешней нагрузкой. Требуется: 1. Определить опорные реакции. 2. Записать выражения для внутренних усилий , M z Q y и N на каждом из участков рамы.
«Статически определимая рама загружена внешней нагрузкой. Требуется: 1. Определить опорные реакции.
2. Записать выражения для внутренних усилий , M z Q y и N на каждом из участков рамы.»
- Сопротивление материалов
Условие:

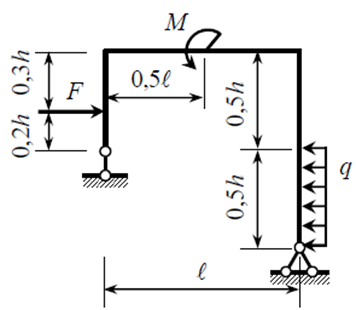

Статически определимая рама загружена внешней нагрузкой.
Требуется:
1. Определить опорные реакции.
2. Записать выражения для внутренних усилий , Mz Qy и N на каждом из участков рамы.
3. Построить эпюры внутренних усилий Mz , Qy и N.
4. Выполнить проверку равновесия узлов рамы.

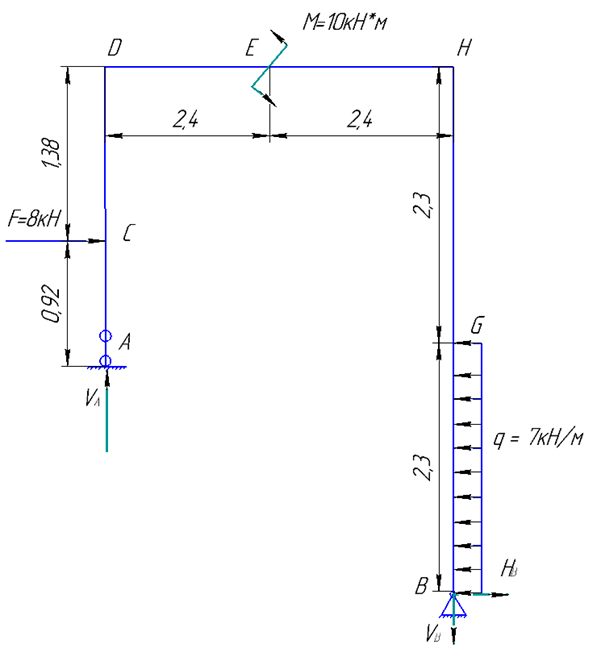

l = 4,8 м ; h = 4,6 м; F = 8 кН; q = 7 кН/м; М = 10 кНм
Решение:

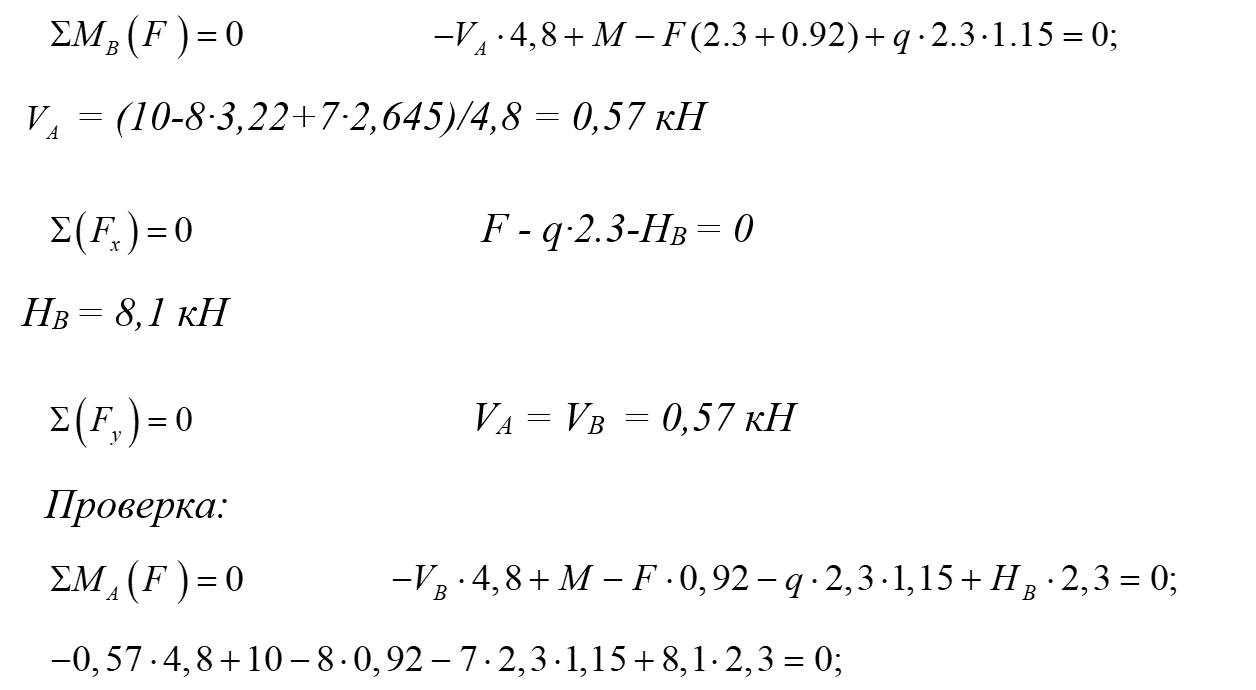

Построение эпюр изгибающих моментов, поперечных сил и продольных сил. Рама имеет шесть участков. Проводим на каждом участке сечение на расстоянии x от начала участка.
Из условия равновесия отсеченной...
