Условие задачи
Стержень переменного поперечного сечения нагружен внешними моментами.
Требуется:

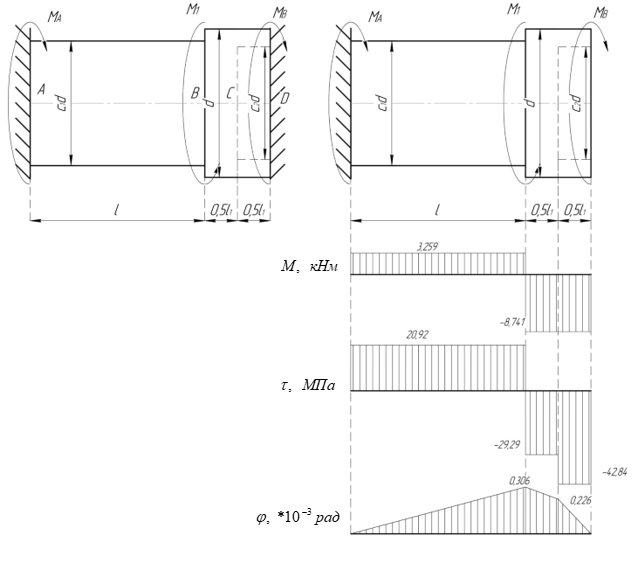

- Изобразить схему вала в масштабе, указав буквенные и числовые значения заданных величин и оставив рядом место для эпюр.
- С помощью метода сечений определить крутящий момент
, возникающий в поперечных сечениях вала. Для статически неопределимой системы раскрыть статическую неопределимость. - Под расчетной схемой построить эпюру крутящего момента
. - Из расчета на прочность и жесткость определить диаметр сечения вала d . Здесь
- Построить эпюру касательных напряжений.
- Построить эпюру углов закручивания по длине стержня.
Ответ
Составим уравнение равновесия: Задача один раз статически неопределима. Для раскрытия статической неопределимости применяем метод сил. Отбросим правую лишнюю опору в заданной схеме задачи. В результате получаем основную статически определимую систему. Приложим к основной системе лишнюю неизвестную X=MB. Получаем эквивалентную систему, для которой известно, что угол поворота сечения B в право...
