Условие:
Стержень ступенчатого сечения, выполненный из разнородных материалов (сталь и латунь), нагружен сосредоточенными силами.
Требуется:
1. Построить эпюру продольных сил
.
2. Построить эпюру нормальных напряжений
.

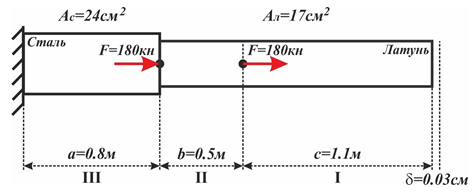

Дано: схема 2,
Решение:
1) Выполним проверку факта закрытия зазора при действии сил на стержень.

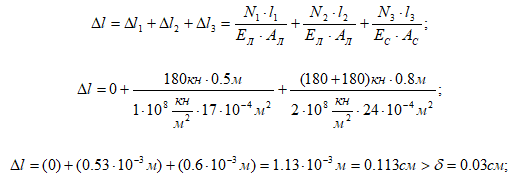

Полное удлинение стержня:

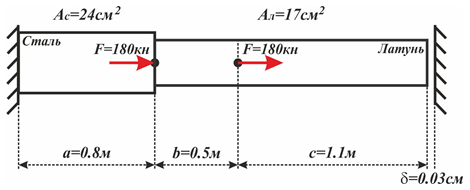

Вывод: Зазор закроется.
2) Запишем уравнение равновесия стержня.
