Условие задачи
Стержни
и
соединены шарниром
. Определить усилия в стержнях и подобрать поперечное сечение
стержней в виде двух равнобоких уголков по ГОСТ 8509-72.
и
.
Ответ

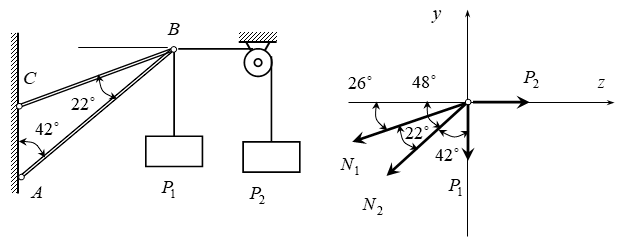

Рассматриваем равновесие шарнира
.
Освобождаем шарнир
от связей и изображаем действующие на него активные силы и продольные силы , в стержнях.
