Ступенчатый стержень находится под действием осевых (внешних) сил Fk. Стержень изготовлен из стали, модуль упругости Е = 2∙105 МПа. Высота каждой ступени – a, b, c. Площадь поперечного сечения ступени – А. Построить эпюры продольных сил N

«Ступенчатый стержень находится под действием осевых (внешних) сил Fk. Стержень изготовлен из стали, модуль упругости Е = 2∙105 МПа. Высота каждой ступени – a, b, c. Площадь поперечного сечения ступени – А. Построить эпюры продольных сил N»
  • Сопротивление материалов

Условие:

Ступенчатый стержень находится под действием осевых (внешних) сил Fk. Стержень изготовлен из стали, модуль упругости Е = 2∙105 МПа. Высота каждой ступени – a, b, c. Площадь поперечного сечения ступени – А. Построить эпюры продольных сил N (внутренних усилий), нормальных напряжений s и перемещений l.

Исходные данные:

рисунок №4

F=50 кН

A=5 cм2=0.5×10–3 м2

a=0.4 м

b=0.8 м

с=0.8 м

E=2×105 МПа

Решение:

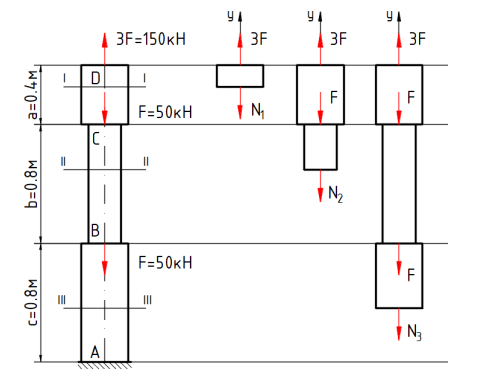

1. Построение эпюры внутренних усилий N. Разбиваем брус на участки.

Для этого разбиваем брус на участки, начиная от свободного края. Границами участков являются места приложения внешних сил.

N1=3F=150 кН

N2=3FF=15050=100 кН

N3=3FFF=1505050=50 кН

2. Построение эпюры норм...
