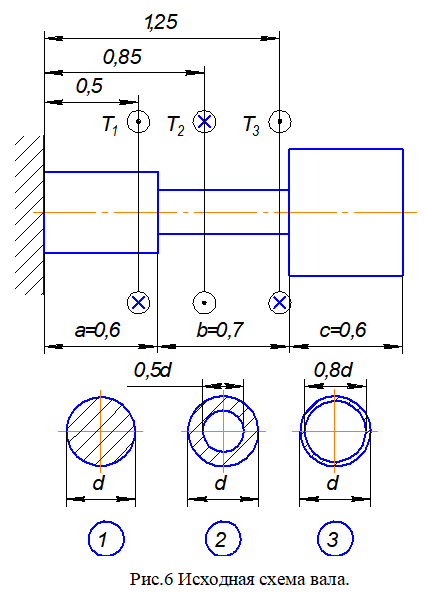

Ступенчатый вал с одним защемлённым концом, имеющий различную форму поперечных сечений на каждом участке, загружен внешними моментами Т1, Т2, Т3, требуется:

24 января 2025
Сопротивление материалов

Условие:

Ступенчатый вал с одним защемлённым концом, имеющий различную форму поперечных сечений на каждом участке, загружен внешними моментами Т₁, Т₂, Т₃, требуется:

1. Построить эпюру крутящих моментов Т_К.

2.Из условий прочности и жёсткости подобрать размер d поперечного сечения для каждого участка вала, округлив полученное значение в (мм) до ближайшего большего числа из стандартного ряда.

3.Построить эпюру углов взаимного поворота сечений.

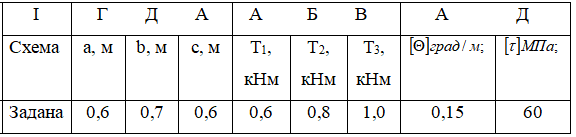

Таблица 2

Виды сечений на участках вала – 3,2,1.

Решение:

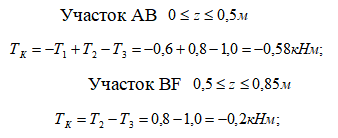

1.Определение внутренних усилий и напряжений. В защемлении возникает опорный момент М, вычислять который нет необходимости, поскольку внутренние усилия станем определять, рассматривая вал со свободного конца. Методом сечений находим внутренние усилия на каждом из участков, составляя сумму моментов относительно продольной оси вала. Строим эпюру внутренних усилий.
