Ступенчатый вал с одним защемленным концом, имеющий различную форму поперечных сечений на каждом участке, закручен внешними моментами . Требуется: 1) построить эпюру крутящих моментов ;
«Ступенчатый вал с одним защемленным концом, имеющий различную форму поперечных сечений на каждом участке, закручен внешними моментами . Требуется: 1) построить эпюру крутящих моментов ;»
- Сопротивление материалов
Условие:
Ступенчатый вал с одним защемленным концом, имеющий различную форму поперечных сечений на каждом участке, закручен внешними моментами
.
Требуется:
1) построить эпюру крутящих моментов
;
2) из условий прочности и жесткости подобрать размер
поперечного сечения для каждого участка вала, округлив полученное значение в [мм] до ближайшего большего числа оканчивающегося на 0 или 5;
3) построить эпюру углов взаимного поворота сечений
.
Модуль упругости при сдвиге
.
Конструктивные особенности узлов соединения участков с различными
сечениями не рассматривать.
Решение:

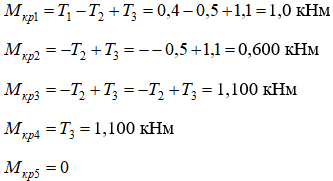

Из условия равновесия определим крутящие моменты по участкам вала:
По полученным значениям строим эпюру
Условие прочности при кручении
