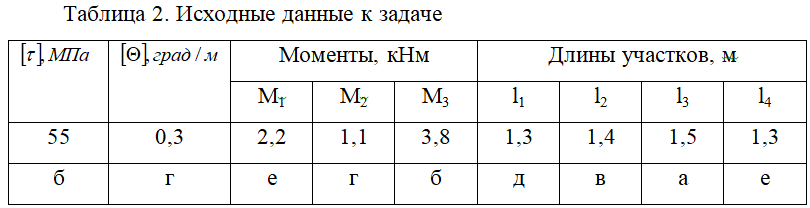

Условие:

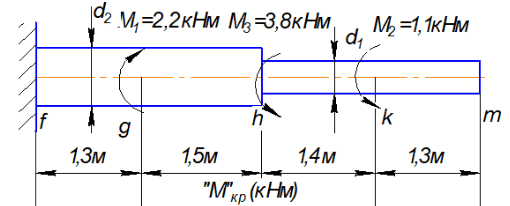

Ступенчатый вал защемлён одним концом и загружен скручивающими моментами. Требуется:
а) построить эпюру крутящих моментов;
б) определить из условия прочности и жёсткости диаметры вала;
в) построить эпюру абсолютных углов закручивания сечений по отношению к неподвижному сечению в заделке.
Решение:

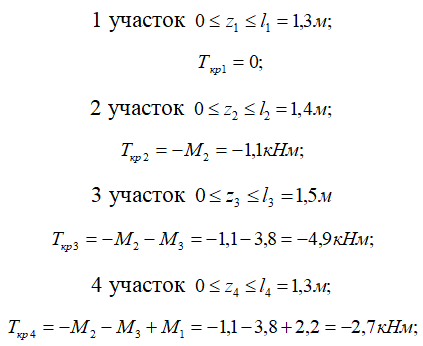

1.Определение внутренних усилий и напряжений:
Определяем диаметр вала из условия прочности и жёсткости:
Для 1 и 2 участков из условия прочности:
