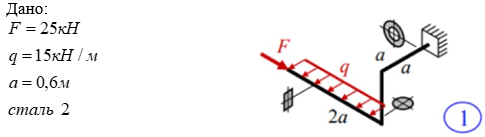

Условие задачи
Требуется:
1) Определить внутренние усилия на каждом участке.
2) Построить эпюры внутренних усилий, определить положение опасных сечений.
3) Подобрать размеры поперечных сечений в виде прямоугольника, с отношение сторон h/b =2, круга и кольца с отношением диаметров d/D=0,8. Размеры сечений округлить до стандартных.
Ответ

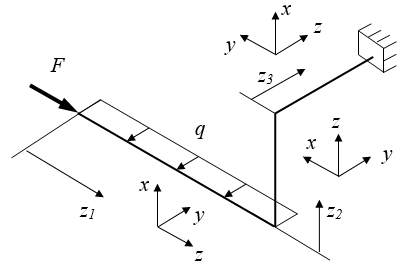

Выбираем скользящую систему координат . Ось z всегда направлена вдоль продольной оси того или иного участка ломаного стержня, а при переходе с одного участка на другой координатные оси поворачиваются на 90 градусов, но никогда не вращаются вокруг оси z.
Построение эпюр. Построение этой и всех последующих эпюр ведем от свободного конца. Правило знаков для остается таким же, как и для других систе...
