Требуется: 1. Построить эпюры перерезывающих сил и изгибающих моментов. 2. Из условия прочности по нормальным напряжениям подобрать круглое сечение балки.
«Требуется: 1. Построить эпюры перерезывающих сил и изгибающих моментов. 2. Из условия прочности по нормальным напряжениям подобрать круглое сечение балки.»
- Сопротивление материалов
Условие:
Требуется:
1. Построить эпюры перерезывающих сил
и изгибающих моментов
2. Из условия прочности по нормальным напряжениям подобрать круглое сечение балки.

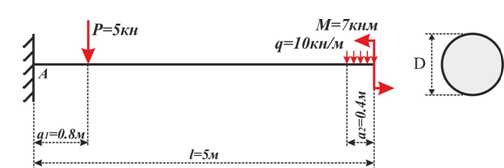

Дано:
3. Проверить прочность подобранного сечения.
Решение:

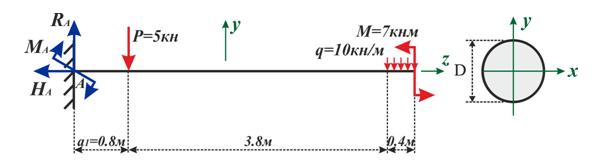

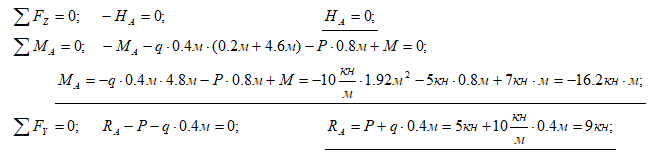

1) Определим реакции опор балки из уравнений равновесия балки.
2) Разобьем балку на 3 участка и запишем уравнения для поперечных сил и изгибающих моментов на каждом участке.
