Требуется: 1. Построить эпюры перерезывающих сил и изгибающих моментов . 2. Из условия прочности по нормальным напряжениям подобрать круглое сечение балки.
«Требуется: 1. Построить эпюры перерезывающих сил и изгибающих моментов . 2. Из условия прочности по нормальным напряжениям подобрать круглое сечение балки.»
- Сопротивление материалов
Условие:
Требуется:
1. Построить эпюры перерезывающих сил
и изгибающих моментов
.
2. Из условия прочности по нормальным напряжениям подобрать круглое сечение балки.
3. Проверить прочность подобранной балки по касательным напряжениям.

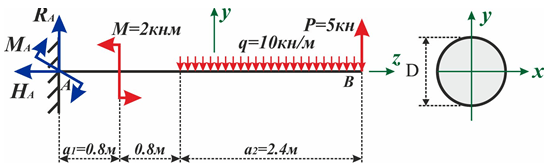

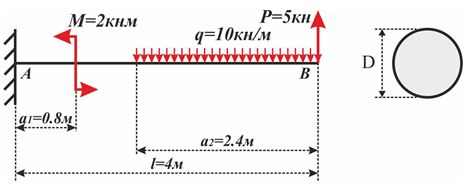

Схема 1.
Дано:
Решение:

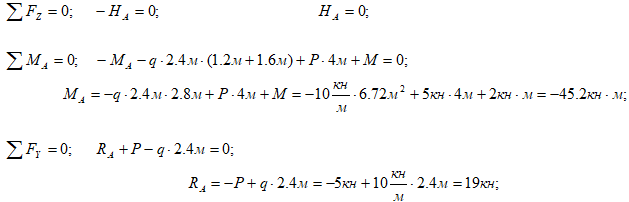

1) Определим реакции опор балки из уравнений равновесия балки.
2) Разобьем балку на 3 участка и запишем уравнения для поперечных сил и изгибающих моментов на каждом участке.
