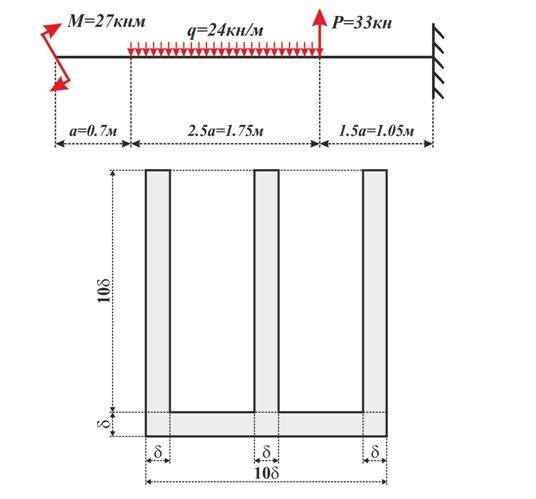

Требуется: Построить эпюры поперечных сил и изгибающих моментов . Определить рациональное положение сечения чугунной балки. Подобрать размер поперечного сечения балки. Построить эпюру нормальных напряжений в опасном сечении балки.

Расчеты на прочность и жесткость при кручении Стальной вал диаметром d вращается равномерно с частотой n об/мин. Мощность на ведущем шкиве составляет N кВт. Моменты трения подшипников пренебрежимо малы. Требуется:

Для заданной статически определимой фермы (рис. 3.7, 3.8) требуется:

1. построить линии влияния опорных реакций;
2. построить линии влияния усилий в стержнях верхнего и нижнего пояса, раскосе и стойке заданной панели;
3. определить по линиям влияния

Используя таблицу коэффициентов снижения допускаемого напряжения на сжатие, определить допускаемую силу. Определить допускаемую нагрузку по Эйлеру.
