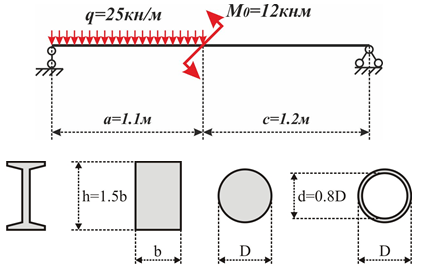

Условие задачи
Требуется:
1. построить эпюры поперечных сил и изгибающих моментов.
2. подобрать из расчета на прочность размеры сечений четырех типов:
Тип 1: сечение двутавр;
Тип 2: прямоугольное сечение h = 1,5b ;
Тип 3: круглое сечение;
Тип 4: кольцевое сечение d = 0,8 D;
3. выполнить проверку прочности по касательным напряжениям.
4. сопоставить поперечные сечения по материалоемкости.
Дано:
, материал – сталь 6,
.
Ответ

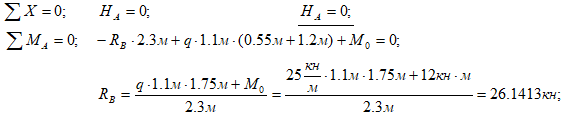

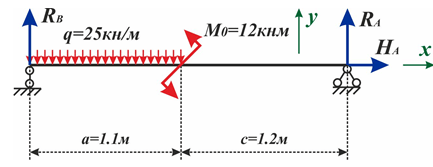

1) Определим реакции опор балки из уравнений равновесия балки.
Проверка:
