Условие:
Требуется:

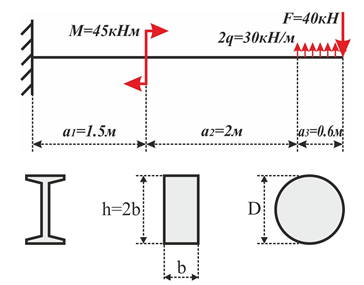

1. вычертить расчетную схему в масштабе, указав все размеры и величины нагрузок в числах.
2. построить эпюры поперечных сил Qy и изгибающих моментов Mx.
3. обозначив характерные сечения балки буквами, указать наиболее опасное из них.
4. подобрать из условия прочности размеры трех форм поперечных сечений:
a) двутаврового (указать номер двутавра);
b) прямоугольного (если h / b = 2);
c) круглого.
5. указать из трех наиболее рациональную форму сечения по расходу материала.
6. проверить выполнение условия жесткости для балки двутаврового профиля.
Дано:
Решение:

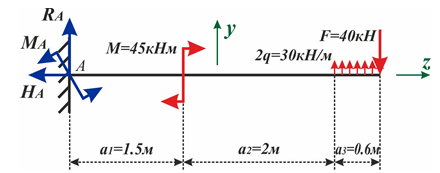

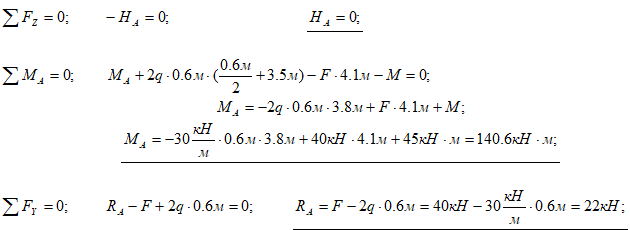

1) Определим реакции опор балки из уравнений равновесия балки.
2) Разобьем балку на 3 участка и запишем уравнения для поперечных сил Qy и изгибающих моментов Mx на каждом участке.
