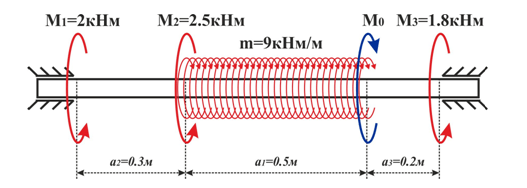

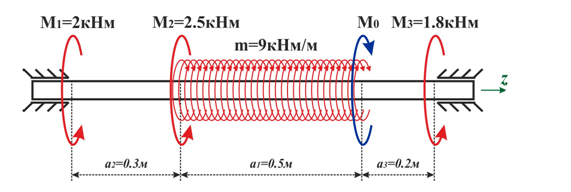

Требуется: вычертить в масштабе расчетную схему вала с указанием числовых значений нагрузок и линейных размеров; из условий равновесия вала определить неизвестный момент

Требуется построить эпюры Q и M и определить нанменьший размер прямоугольной в сечении ( H=0,8 ~B ) сташной балки при [σ]=160 M П а. Дано: q=10 κ H / M, F{1}=8 κ H, F{2}=5 κ H, M=8 κ H · M, a=1 ~m, b=2 ~m

Для заданной консольной балки построить эпюру поперечных сил и изгибающих моментов. Из условия прочности на изгиб определить размеры квадратного поперечного сечения балки.

Произведите расчет статически неопределимой стержневой системы. Исходные данные: F=600кН; А1=17 см2; А2=19 см2; l1=1,25 м; l2=1,0 м; α1=700; α2=400; a=1,5 м; b=2,5 м; c=1 м, вариант - 28.
