Условие задачи

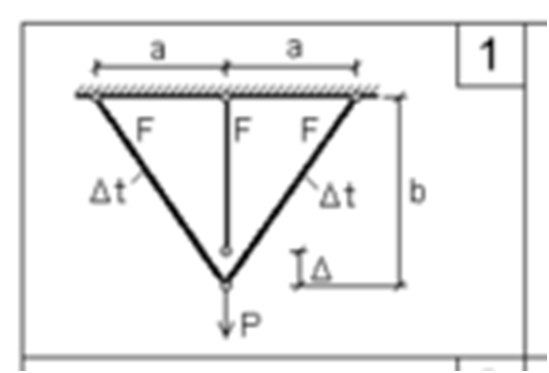

Имеется статически неопределимая стержневая система.
Требуется:
1. Выяснить степень статической неопределимости системы.
2. Составить уравнения равновесия.
3. Составить уравнения совместности деформаций.
4. Решить полученную систему уравнений и определить продольные усилия и на- пряжения в стержнях системы.
Ответ
1. Степень статической неопределенности равна: n = nр - nур = 3 - 2 = 1, где:
nр = 3 - число неизвестных реакций (продольных усилий в стержнях); nур = 2 - чис- ло уравнений для плоской системы сходящих сил.
Определим ряд геометрических параметров системы необходимых для дальнейших расчетов.

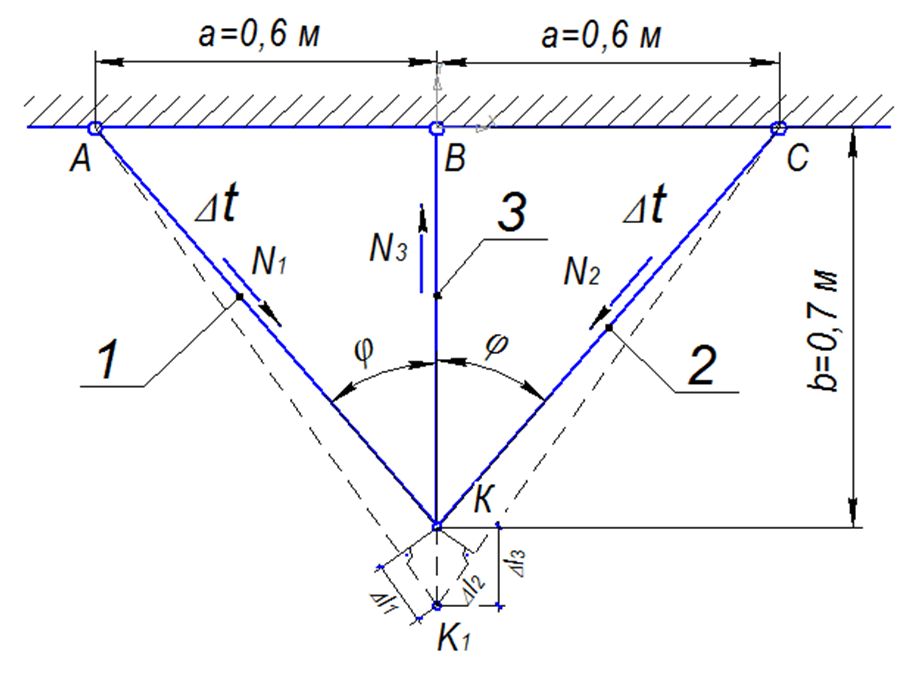

tg𝜑 = AB/BK = a/b = 0,6/0,7 = 0,857; 𝜑 = arctg0,857 = 40,6, тогда:
sin 𝜑 = 0,651; cos 𝜑 = 0,759.
Длина стер...
