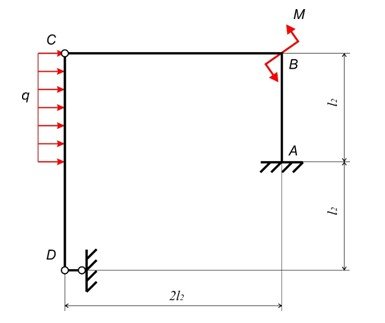

Требуется: Для плоской рамы (Рис. один) построить эпюры внутренних усилий N, QY и MX и убедиться в правильности их построения с помощью узловой проверки.

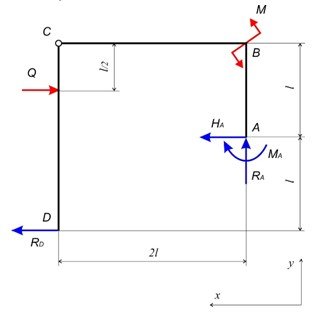

1. Определяем опорные реакции (Рис. 2).

Длину l₂ обозначим через l.

Распределенную нагрузку заменяем сосредоточенной силой Q=ql=101=10 кН.

Изображаем силы реакций. Реакции в жесткой заделке А состоят из двух неизвестных сил R_A и H_A, и пары сил с неизвестным моментом M_A. В шарнирно-подвижной опоре D одна реакция R_D.

Рис. 2

Записываем условие равновесия.
