Требуется для выбранных размеров сечений бруса определить максимальные величины напряжений от нормальных и перерезывающих сил и сделать вывод об их влиянии на прочность бруса.

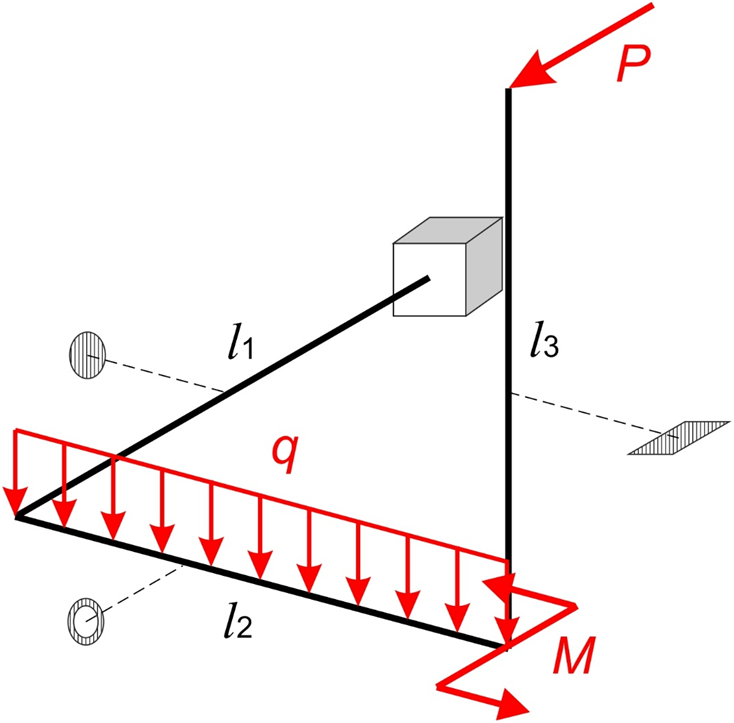

  Для стального бруса с ломаной осью, нагруженного силой Р, парой сил М и равномерно-распределенной нагрузкой q,

Требуется:

- построить эпюры изгибающих M_Z, M_Y и крутящего момента М_КР;

- построить эпюрынормальнойNи перерезывающих Q_Y, Q_Z сил;

- выполнить проектировочный расчет – подобрать размеры сечений бруса: прямоугольного, кольцевого и круглого, используя IV теорию прочности;

- для выбранных размеров сечений бруса определить максимальные величины напряжений от нормальных и перерезывающих сил и сделать вывод об их влиянии на прочность бруса;

- определить смещение крайнего сечения бруса в вертикальном направлении.


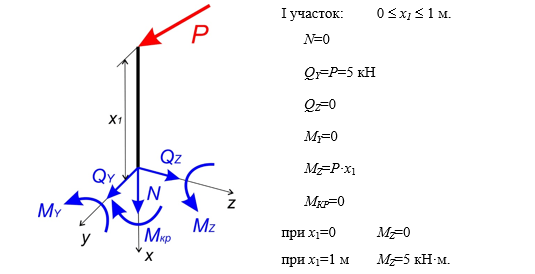

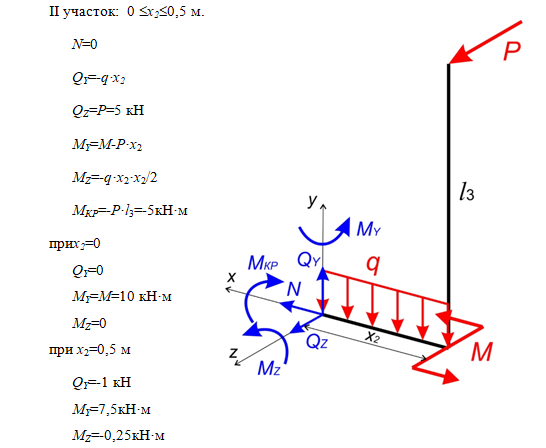

Исходные данные:

Р=5 кН; q=2 кН/м; М=10кН·м; l₁=l₂=0,5 м; l₃=1 м; Ϭ_т=290 МПа, Е=210000 МПа, n=2, h/b=3, D/d=α=0,9.
