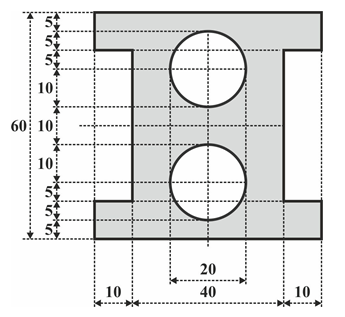

Требуется: Определить центральные осевые моменты инерции плоской фигуры сложной формы. Расчеты вести в сантиметрах. (задача 3-вариант 14)

На вал (рис 7, а) жестко насажены шкив 1 и колесо 2. определить силы F2, Fr2=0,4F2, а также реакции опор А и В, если F1 = 100 Н. 1. Изображаем вал со всеми действующими на него силами, а также оси координат (рис. 6, б).

Для заданной составной балки требуется: 1. Определить опорные реакции; 2. Построить эпюры поперечных сил и изгибающих моментов. Схема представлена на рисунке.

Стальной стержень переменного сечения находится под действием продольных сил, приложенных по оси стержня. Построить эпюры продольных сил, напряжений и перемещений. Весом стержня пренебречь.
