Требуется: Определить момент на ведущем шкиве из уравнения равновесия. Построить эпюру крутящего момента. Подобрать сечение вала, удовлетворяющее условиям прочности и жесткости.
- Сопротивление материалов

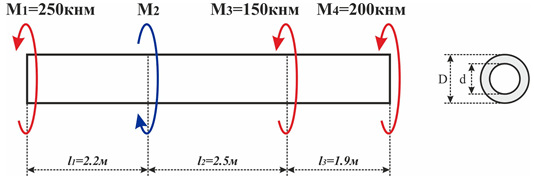

Условие:
Требуется:
1. Определить момент на ведущем шкиве из уравнения равновесия.
2. Построить эпюру крутящего момента Мх.
3. Подобрать сечение вала, удовлетворяющее условиям прочности и жесткости.
4. Построить эпюру распределения касательных напряжений в поперечном сечении на опасном участке.
5. Построить график углов поворота сечений.
6. На i-ом участке определить и показать на рисунках
а) касательные напряжения на гранях элемента, находящегося в состоянии чистого сдвига;
б) положение главных площадок и главные напряжения для этого элемента;
в) напряжения на гранях элемента, вырезанного под углом β к оси вала;
Исходные данные:
Решение:
Дано:

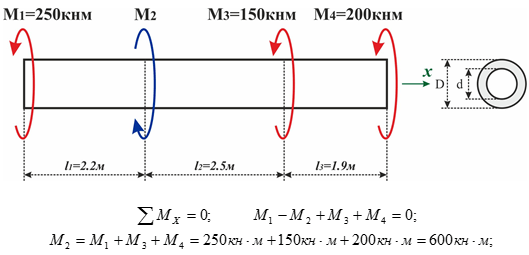

1. Определим момент на ведущем шкиве из уравнения равновесия вала.
2. Разобьем вал на 3 участка и запишем уравнения для крутящих моментов Мх, наибольших касательных напряжений мах, углов закручива...
