Условие задачи

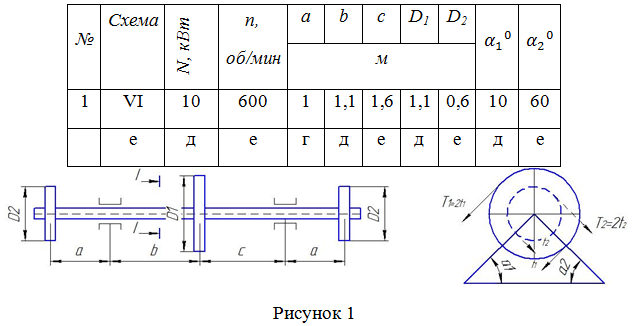

Шкив с диаметром и с углом наклона ветвей ремня к горизонтуделает n оборотов в минуту и передает мощность N кВт. Два других шкива имеют одинаковый диаметри одинаковые углы наклона ветвей ремня к горизонту, и каждый из них передает мощность N/2 (рисунок 1). Требуется:
1) определить моменты, приложенные к шкивам, по заданным N и n;
2) построить эпюру крутящих моментов Mкр;
3) определить окружные усилия , действующие на шкивы, по найденным моментам и заданным диаметрам шкивов
4) определить давления на вал, принимая их равными трем окружным усилиям;
5) определить силы, изгибающие вал в горизонтальной и вертикальной плоскостях (вес шкивов и вала не учитывать);
6) построить эпюры изгибающих моментов от горизонтальных сил Mгор и от вертикальных сил Mверт;
7) построить эпюру суммарных изгибающих моментов, пользуясь формулой(для каждого поперечного сечения вала имеется своя плоскость действия суммарного изгибающего момента, но для круглого сечения можно совместить плоскости для всех поперечных сечений и построить суммарную эпюру в плоскости чертежа; при построении эпюры надо учесть, что для некоторых участков вала она не будет прямолинейной);
8) при помощи эпюр найти опасное сечение и определить максимальный расчетный момент (по III теории прочности);
9) подобрать диаметр вала и округлить его значение.
Числовые данные согласно шифру:
Ответ
Определим вращающие моменты, приложенные к шкивам, и построим эпюру крутящих моментов.
Вращающий момент на шестерне:
Вращающий момент на шкивах:
По этим данным строим эпюру крутящих моментов( рисунок 11....
