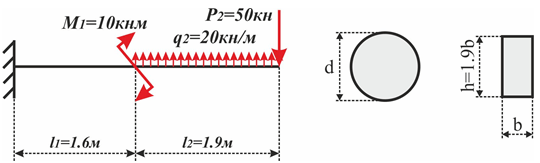

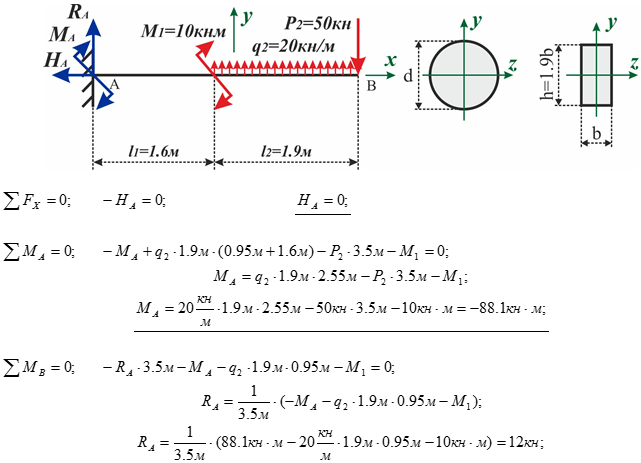

Требуется: определить реакции закрепления. Построить эпюры поперечных сил Qy и изгибающих моментов Mz. Подобрать размеры круглого и прямоугольного поперечного сечения.

Стальная рама (модуль упругости E=2·105 МПа) нагружена сосредоточенными силами P, парой сил M и равномерно распределенными силами интенсивностью q. Схемы нагружения рамы представлены на рис.

Для заданной схемы стержня и поперечного сечения заданной формы требуется 1. Определить величину критической силы. 2. Вычислить величину допускаемой нагрузки на устойчивость. 3. Определить величину коэффициента запаса по устойчивости. l=8 ~m

Задание С.1. Определение реакций опор твердого тела. На схеме показано три способа закрепления бруса. Задаваемая нагрузка и размеры (м) во всех трех случаях одинаковы. Составить для каждого случая системы уравнений для нахождения неизвестных реакций опор.
