Требуется определить величину нормальных напряжений в опасном сечении сжато-изогнутого стержня и построить эпюру нормальных напряжений. Проверить условие устойчивости.
- Сопротивление материалов
Условие:
На балку двутаврового профиля, закрепленную одним концом в жесткую заделку, а другим в шарнирно-подвижную опору, действуют внешние нагрузки q и F.
Требуется определить величину нормальных напряжений в опасном сечении сжато-изогнутого стержня и построить эпюру нормальных напряжений.
Проверить условие устойчивости.
Исходные данные: F=24 кН; q=4 кН/м; l=4,8 м; n=4; тип сечения – двутавр № 35Ш2, материал сталь С245.
Решение:

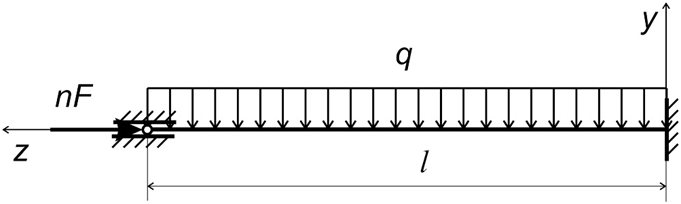

Схема балки, построенная по исходным данным примера, представлена на рисунке.
Определим максимальные напряжения в балке отдельно от действия нагрузки q (вид деформации изгиб) и от сжимающей силы F (вид деформации растяжение-сжатие).
Расчетная схема один раз статически неопределима. Раскроем ее статическую неопределимость методом сил. Для этого, приняв за лишнюю связь реакцию в шарнирной опоре и обоз...
