Требуется определить внутренние усилия в стержнях и подобрать их сечение по допускаемым напряжениям на сжатие и растяжение.
«Требуется определить внутренние усилия в стержнях и подобрать их сечение по допускаемым напряжениям на сжатие и растяжение.»
- Сопротивление материалов
Условие:

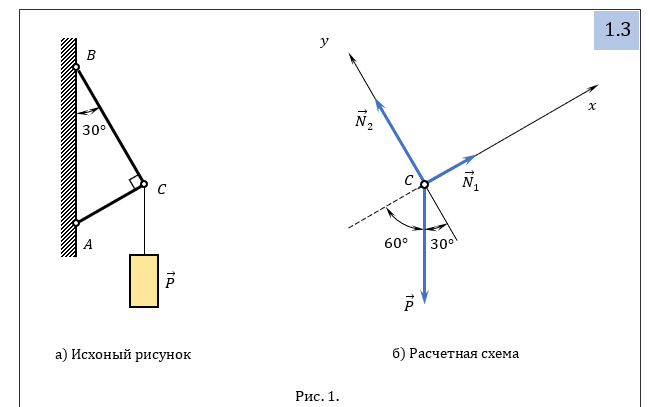

Конструкция состоит из двух стержней, соединенных между собой и с основанием шарнирами (рис.1). К шарнирному болту С привязан груз Р. Требуется определить внутренние усилия в стержнях и подобрать их сечение по допускаемым напряжениям на сжатие и растяжение. Величина силы Р, форма сечения и допускаемые напряжения приведены в табл.1.

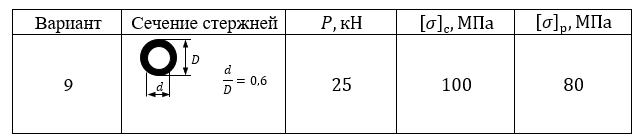

Исходные данные
Решение:
Решим задачу аналитическим способом.
Рассмотрим равновесие шарнирного болта (точки) Освободим узел от всех связей, заменяя их соответствующими реакциями (рис. 1,б Расчетная схема):
Груз Р заменяем его силой тяжести ; на узел С действует сила натяжения нити, которая равна силе тяжести груза ;
