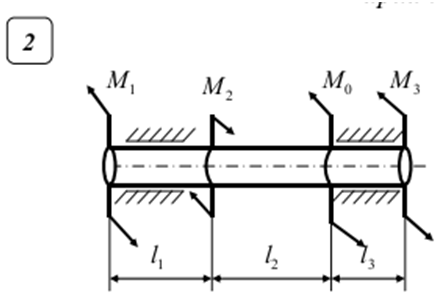

Условие задачи
Исходные данные
М1= 30кН·м; М2= 50кН·м; М3= 20кН·м; l1= 1,0 м; l2= 2,0 м; l3= 1,0 м.
Требуется: Определить значение скручивающего момента М0, на всех грузовых участках составить аналитические выражения для крутящих моментов, вычислить их значения и построить эпюру.
Ответ
Для определения момента М0 составляем уравнение равновесия в виде уравнения момента относительно продольной оси бруса.
Разбиваем длину бруса на три силовых участка: I, II, III.
Участок I:
