Требуется: построить эпюру крутящих моментов; определить диаметр вала на каждом участке; определить полный угол закручивания вала.
«Требуется: построить эпюру крутящих моментов; определить диаметр вала на каждом участке; определить полный угол закручивания вала.»
- Сопротивление материалов
Условие:
Требуется:
1) Построить эпюру крутящих моментов;
2) Определить диаметр вала на каждом участке;
3) Определить полный угол закручивания вала.
Исходные данные:
Р1=12кВт;
Р2=0,5∙Р1; Р3=0,3∙Р1; Р4=0,2∙Р1;
G=0,8∙105 МПа(сталь); [τ]=100 МПа;
Решение:

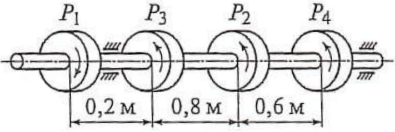

1) Вычерчиваем в масштабе расчетную схему вала (рис.1a)
2) Определяем вращающие моменты на шкивах:
Так как вал находится в равновесии, то должно быть Mi=0
Mi = M1 - M2 - M3 - M4 = 500 - 250 - 150 - 100 = 0 - верно.
3) Делим вал на участки, получается три участка. Строим по участкам эпюру крутящих моментов
MKI = -М1 = -500Нм
MKII = -М1 + М3 = -500 + 150 = -350Нм
MKIII = -М1 + М3 + М2 = -500 + ...
