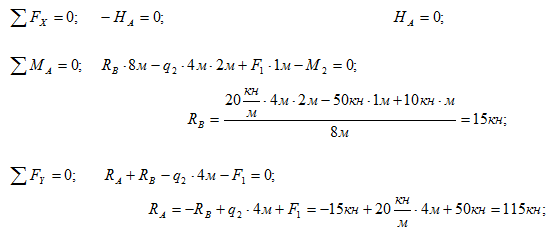

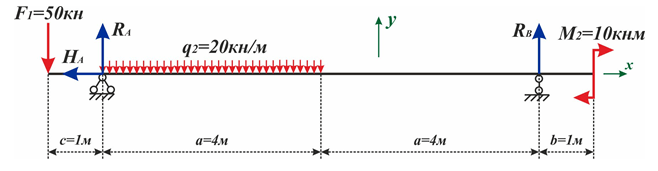

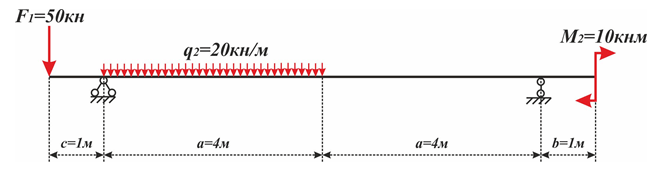

Требуется построить эпюры поперечных сил и изгибающих моментов. Дано: ф 1 равно 50 кн, ф 2 равно 30 кн, м 1 равно 20 кнм, м 2 равно 10 кн м, ку 1 равно 10 кн/м, ку 2 равно 20 кн/м, а равно 4 м, б равно 1 м, с равно 1 м.

Дано: стойка, изготовлена из двутавра ГОСТ 8239-89 длиной l=2,5 м, находится под действием сжимающей силы F=90 кН (рис. 6.1). Материал стойки – сталь 3: σТ=200 МПа; Е =2·105 МПа

Определение геометрических характеристик составного симметричного сечения из стандартных профилей. 1.Определить положение центра тяжести сечения.

Для вала требуется: построить эпюру крутящих моментов Т, определить диаметры сечений из расчета на прочность, построить эпюру касательных напряжений  τ.
