Условие:
Требуется:
1. построить эпюры внутренних поперечных сил и изгибающих моментов.
2. подобрать сечение балки в четырех вариантах: квадрат, круг, прямоугольник h=3b, двутавр.
3. выбрать сечение с минимальной площадью и сделать для него проверку по касательным напряжениям.
Исходные данные:
Решение:
Дано:

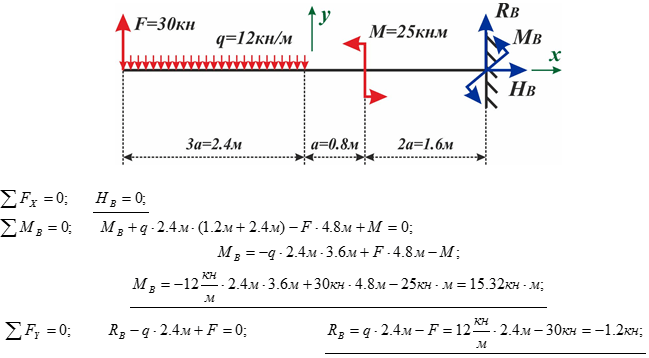

1) Определим реакции опор балки из уравнений равновесия балки.
2) Разобьем балку на 3 участка и запишем уравнения для поперечных сил Qyи изгибающих моментов Mzна каждом участке.
