Требуется разработать конструкцию сварной балки двутаврового сечения. Сосредоточенные силы, расположенные симметрично посередине. Распределенная нагрузка вдоль всей балки от собственного веса.
«Требуется разработать конструкцию сварной балки двутаврового сечения. Сосредоточенные силы, расположенные симметрично посередине. Распределенная нагрузка вдоль всей балки от собственного веса.»
- Сопротивление материалов
Условие:

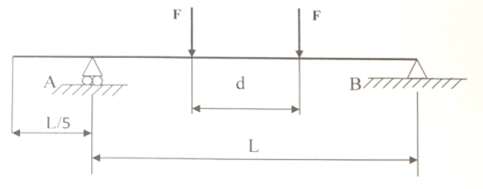

Требуется разработать конструкцию сварной балки двутаврового сечения.
Исходные данные:
Материал: Ст3, [s]р=160 Н/мм2;
Длина пролета между опорами: L=14 м;
Сосредоточенные силы, расположенные симметрично посередине: F=100 кН;
Расстояние между силами: d=2 м;
Условие жесткости: fmax/L= 1/400;
Распределенная нагрузка вдоль всей балки от собственного веса q=2,0 кН/м.
Решение:
1. Определить реакции опор и построить эпюры М и Q:

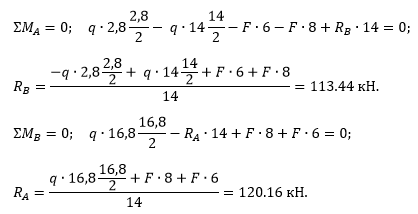

Из условий равновесия определяем опорные реакции:
Проверка:
После определения опорных реакций можно перейти к построению эпюр изгибающих моментов и поп...
