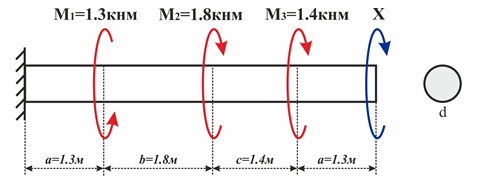

Установите, при каком значении момента икс угол поворота правого концевого сечения вала равен нулю. Для найденного значения икс построить эпюру крутящих моментов. Схема 4.

Используя метод Мора и правило Верещагина, найти прогиб двутавровой балки в сечении С. Эпюра изгибающего момента МZ от заданной нагрузки получена ранее.

Необходимо определить реакции опор. P = 10 кН, q = 2 кН/м, M = 4 кН*м, a = 2 м, угол альфа равен 45 градусов.

Построить эпюры поперечных сил и изгибающих моментов. Подобрать се-чение стальной двутавровой балки из условия прочности по нормальным напряжениям. Используя метод Максвелла-Мора, вычислить прогиб и угол поворота заданного сечения балки.
