В статически определимой балке: 1) подобрать размеры из расчета по нормальным напряжениям для прямоугольного; круглого; кольцевого; двутаврового сечений. 2) проверить прочность по касательным напряжениям.

«В статически определимой балке: 1) подобрать размеры из расчета по нормальным напряжениям для прямоугольного; круглого; кольцевого; двутаврового сечений. 2) проверить прочность по касательным напряжениям.»
  • Сопротивление материалов

Условие:

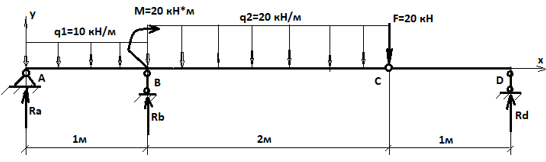

В статически определимой балке (рис.3 ): 1) подобрать размеры из расчета по нормальным напряжениям для прямоугольного (h/b=2, [σ]=14 МПа, τ]=8 МПа); круглого ([σ]=14 МПа, τ]=8 МПа); кольцевого (dв/dн=0,8, [σ]=160,  [τ]=100 МПа); двутаврового ([σ]=160 МПа. [τ]=100 МПа) сечений. 2) проверить прочность по касательным напряжениям.



Дано:

F=20 кН        M1=20 кН*м        q1=10 кН/м       q2=20 кН/м

L1=1 м           L2=2 м                L3=1 м

Решение:

1. Определим реакции опор.

  • Анализ расчетной схемы.

Балка АВС имеет 3 связи с землей и является главной балкой.

Балка CD имеет 1 связь с землей и опирается на главную балку ABC

  • Определим реакции.

Поскольку балка CD не нагружена внешней нагрузкой, то реакция Rd = 0 и внутренние усилия равны нулю.

Определим реакции R и Rb

  • Составим уравнение моментов относительно точки А
