Вычертить схему нагружения балки с обозначением численных значений приложенных нагрузок. Построить эпюры поперечных сил и изгибающих моментов.
Исходные данные: F=1.8 qa; M=1.5 qa2.

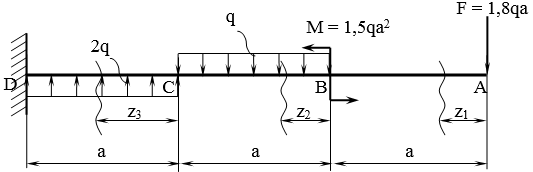

Заданная схема защемленной балки представлена на рисунке 1.
Рисунок 1 - Исходная схема
Разбиваем балку на три силовых участка AB, BC, CD (рисунок 2), для каждого участка применяем метод сечений и составляем уравнения поперечной силы и изгибающего момента, по которым определяем их характерные ординаты.
Рассмотрим участок I (AB):
Q1 = F;
Q1 = 1,8 qa.
М1= - Fz1;
При z1 = 0 М1= 0; z1 =...
