Условие:
Вычертить схему нагружения балки с обозначением численных значений приложенных нагрузок. Построить эпюры поперечных сил и изгибающих моментов.
Исходные данные: F=1.4 qa; M=2qa2

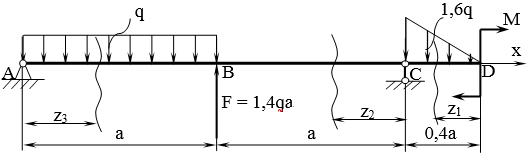

Заданная схема простой балки приведена на рисунке 1.
Рисунок 1 - Схема нагружения балки
Решение:
Направим реакции опор в точке А вниз и в точке С вверх (горизон-тальная реакция НА заведомо равна нулю). Составим уравнение моментов относительно опоры А:
отсюда находим реакцию опоры С:
Аналогично сост...
