Условие:
Вычертить схему нагружения балки с обозначением численных значений приложенных нагрузок. Построить эпюры поперечных сил и изгибающих моментов.qa
Исходные данные:
F = 1,8qa; M = 1,5 qa2
Заданная схема защемленной балки представлена на рисунке 1.

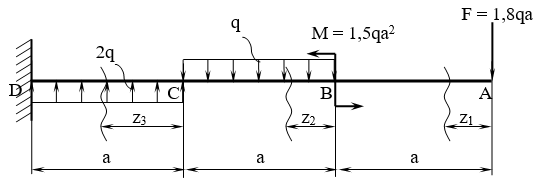

Рисунок 1 - Cхема нагружения защемленной балки
Решение:
Разбиваем балку на три силовых участка AB, BC, CD (рисунок 2), для каждого участка применяем метод сечений и составляем уравнения поперечной силы и изгибающего момента, по которым определяем их характерные ординаты.
Рассмотрим участок I (AB): 0 z1 a;
Q1 = F;
Q1 = 1,8 qa.
М1= - Fz1;
При z... = 0 М= 0; z = a М= - 1,8 qa.
